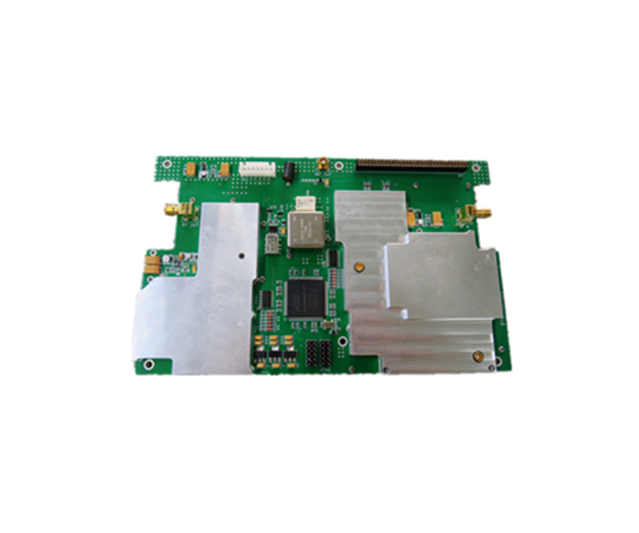

S波段收发组件
发表时间:2017-7-21  文字 〖 〗  阅读次数:3093   [关闭窗口]
0
 主要技术要求

发送通道主要技术指标要求

   a)同相基带信号It)输入接口:

     1)差分信号输入

     2)阻抗50Ω(标称值)

     3)带宽5MHz

     4)带内波动小于0.5dB

     5)额定电压峰峰值1V

   b)正交基带Q(t)输入接口

     1)差分信号输入

      2)阻抗50Ω(标称值)

      3)带宽5MHz

      4)带内波动小于0.5dB

      5)额定电压峰峰值1V

c)输出阻抗:50Ω(标称值)

d)输出回波损耗:≥15dB

e)频率控制要求:

   1)频率范围:2.4GHz~4.0GHz

   f)功率控制要求:

   1)功率范围:(-50dBm~-10dBm

h)载波泄露:≤-33dBc(总信号-10dBm输出)

i)边带抑制:≤-35dBc(总信号-10dBm输出)

j)输出杂散:≤-35dBc/任意1KHz 带内(单载波信号-20dBm输出)

l)相位噪声:

       偏离100Hz:≤-65dBc/Hz

         偏离1KHz:-75dBc/Hz

         偏离10KHz:≤-85dBc/Hz

         偏离100KHz:≤-95dBc/Hz

m) 频率切换时间:≤50ns(频率偏离规定值100Hz以内)

0)增益切换时间:≤50ns(电平偏离规定值2dB以内)

接收通道主要技术指标要求

        a)同相基带信号It)输入接口:

          1)差分信号输出

          2)阻抗50Ω(标称值)

         3) 额定电压峰峰值1V

       b)正交基带Q(t)输出接口

          1)分信号输入

         2)阻抗50Ω(标称值

          3)额定电压峰峰值1V

c)接收模拟基带输出带宽:

 1)低通滤波器0-20MHz

   2)带内波动小于0.5dB

        d)输入电平;

  1)频率输入范围:(-65)dBm~(-15)dBm

  2)频率控制步进:(1±0.2dB

        e)输入噪声系数:≤7dB

         g)输入阻抗:50Ω(标称值)

        h)输入频率控制:

    1)频率范围:2.0GHz~4.0GHz

    2)频率步进:小于100Hz

        j)输入通带范围:

    1)2.5GHz~3.0GHz

    2)3.3GHz~3.8GHz

       k)通带内幅频响应:≤3dB

      0)接收输出相位噪声:

        偏离100HZ:≤-65dBc/Hz

         偏离1KHZ:-75dBc/Hz

         偏离10KHZ:≤-85dBc/Hz

         偏离100KHZ:≤-95dBc/Hz

p)频率切换时间:≤50ns(频率偏离规定值在100Hz以内)

r)增益切换时间:≤50ns(电平偏离规定值2dB以内)

参考源要求

由本部件自身提供100MHz恒温晶振参考源,同时也支持外源输入。要求对外输出一个100MHz参考监测信号。100MHz参考源的要求为:

a)频率:100MHz

b)电平:≥0dBm

c)阻抗:50Ω(标称值)

d)频率温度稳定性:≤±2×10-6

e)日老化率:≤±(5×10/日;

供电极电源适应性要求

         a)电压适应范围:﹢5V±5%

         b)功耗:≤15W(尽可能小)
