整机功放、微波源产品

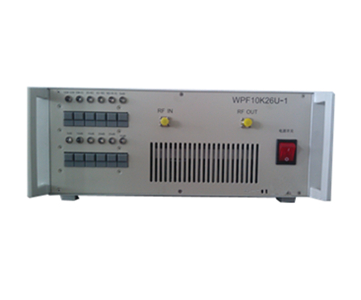

100K~26.5 GHz/1W宽带功功率放大器
发表时间:2017-7-20  文字 〖 〗  阅读次数:2596   [关闭窗口]
0


1、  产品名称、型号及主要功能

1.1   产品名称:微波功率放大器

1.2   产品主要功能:对100KH26.5G的微波信号进行放大。

2、  电性能技术指标

2.1 频率范围:100KHz26.5GHz,全频段拆分为5个频段。

频段1100KHz50MHz

频段250MHz2GHz

频段32GHz6GHz

频段46GHz18GHz

频段518GHz26.5GHz

   2.2 工作模式:连续被

   2.3 工作电压:AC220V

   2.4 输入激励信号:0dBm 5 dBm

   2.5 输出功率:18G以下30 dBm18-26.5G25 dBm

   2.6 增益控制:30 dB 5 dB 步进

   2.7 接口:输入SMA-50K 输出:SMA-50K

3、环境要求

3.1 产品符合相关强制性标准,包括电磁兼容、噪声等。

3.2 工作温度:-2065

3.3储存温度:-4075

4、结构尺寸3U标准机箱,输入、输出接口外置。

5、技术说明

   100KHZ26.5GHZ 信号经步进衰减器送入单刀5掷机械开关分成5路接口,分别送入5只功率放大器,对信号进行放大后通过输出机械开关合总输出。机械开关用5TTL 电平控制,通过面板琴键开关切换。工作频段通过面板LED指示。
