GPS/北斗信号转发机
发表时间:2017-7-21  文字 〖 〗  阅读次数:4902   [关闭窗口]
0


使用场合:

在一些特殊环境下不能直接接收GPS/北斗信号(例如:隧道、地下车库、大型封闭仓库等)而又需要使用北斗信号,可通过此设备实施覆盖。二、组成部分:

GPS/北斗接收天线

②电缆

③转发机

④发射天线

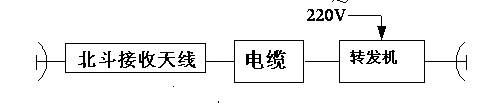

设备连接框图

供电方式:

①转发机——220V/50Hz

②在线放大器与收天线由转发机馈电。

覆盖范围:

全向辐射          半径≥25

各部分作用及使用注意事项:

          接收天线:接收GPS/北斗卫星信号,达到转发的作用。

          在线放大器:实际使用时往往可直接收信号处与需覆盖环境间的距离较大,所需连接电缆损耗较大,因此要使用在线放大器来补偿。

          电缆:根据实际使用环境与GPS/北斗天线间的距离来选择长度。

          转发机:转发机是将收来的信号放大覆盖所需使用的设备,为保证覆盖的有效范围,安装时尽量安装在高处并且在覆盖环境的中部。

禁止事项

转发机请勿在户外使用,避免干扰类似设备的正常工作。

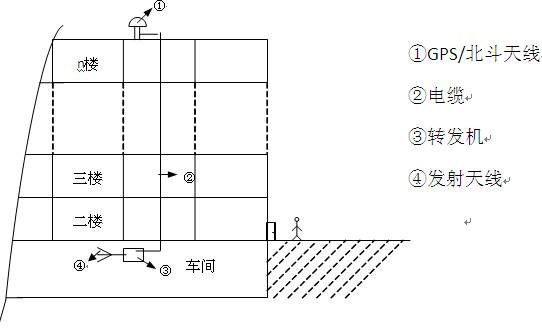

应用示意图



接受客户订制,可设计成仪表式,集成控制(增益可调)、显示、保护模块,可按要求设计支架,提供布线方案。
