整机功放、微波源产品

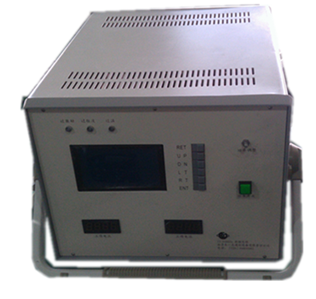

13.56MHz1000W固态射频源
发表时间:2017-7-20  文字 〖 〗  阅读次数:777   [关闭窗口]
0


主要性能指标

输出功率:

额定功率1000W10 ~ 100% ,连续可调,正反向功率LCD显示

功率稳定度:

≤ ±0.5(额定功率输出时)

频率稳定度:

≤ ±0.005%

最大输出功率裕度:

10%

功率响应时间:

额定输出启动 <10ms

频率信号:

标准正弦波,进口石英晶振激励

信号频率:

13.56MHz/27.12MHz/40.68MHz/81.36MHz/100MHz(或其它工业频率)

信号输出形式:

连续波;矩形方波(由加脉冲调制器调制成方波,脉冲宽度10微秒到连续波,占空比可用户定义,方波上升沿和下降沿不大于3微秒)

输出阻抗:

50Ω

承受驻波比:

VSWR≤2.0

谐波输出:

二次谐波低于 -50dB,三次及更高次谐波低于 -55dB

供电电压:

AC220V供电

整机效率:

≥65%(1000W输出时)

冷却方式:

强制风冷

环境温度:

0 ~ 40℃

相对湿度:

< 85%

通讯接口:

15D型接口,采用RS232RS485通讯协议

输出接口:

标准同轴接头输出,N型,阴性

长寿命:

核心部件进口晶体管,每天24小时连续工作可使用30年。

 尺寸:

 532*482*168

操控模式

产品采用面板手动操控方式和远程计算机通讯操控方式,液晶面板显示各项数值,既适合大学实验室、科研院所研发使用,也适合自动化生产线闭环控制使用。





射频电源保护

1. 过热保护   2. 驻波保护
